天津黃港一庫環湖無線監控傳輸案例

項目背景

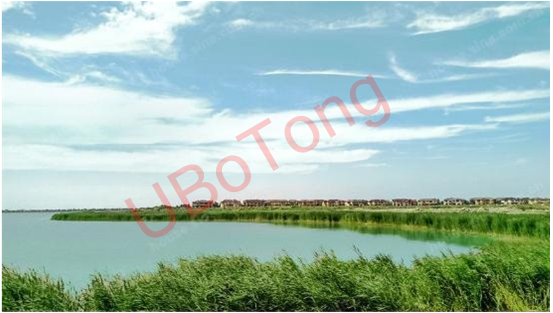

黃港一庫位于天津市塘沽區境內永定新河右岸，東靠黑豬河，西臨北塘排污河，南可利用紅排河右堤與楊北公路連接。黃港一庫是天津市第一座中型平原水庫，主要蓄積潮白河上游的汛期棄水，承擔著為塘沽區城市生活提供水源的重任。黃港一庫是一個歷史悠久,半天然半人工的大型水庫。

客戶需求

1、汛期的水庫資源安全防衛工作，時刻注意水庫、河流等的水位，如果水位到了警戒線，有了險情，馬上報警。

2、重點區域的防范，隨時注意閘門大壩的正常工作和穩固程度。

3、水面情況的實時遠端監控：水面上是否有漂浮物（如白色垃圾）、漂流物（如泄漏的原油）。

4、水岸情況的實時遠端監控：岸上的物體（如人、獸）是否進入危險區（如閘門口、大堤上），是否有可疑的情況（如有人想要破壞水庫）。

5、能夠隨時檢測水的水質，并將信息傳到遠端，發現水質超標，馬上報警。

6、對周圍天氣情況的實時監控。

7、遠端控制中心與監控現場的語音通訊，遇到情況時能夠做到遠距離的指揮工作。

8、可以在監控室直接對前端各種情況進行控制，進行水庫資源調配。

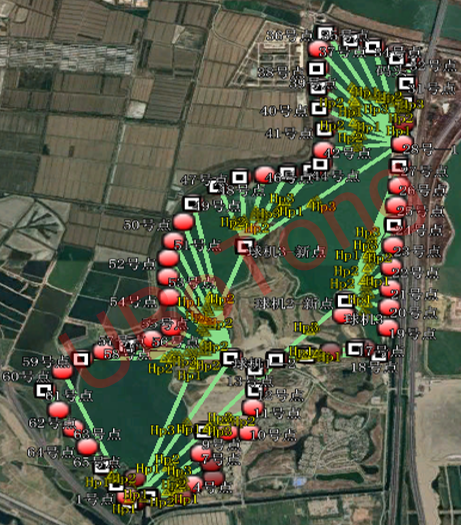

無線網絡架構

系統由一個監控中心、若干個遠方端站以及無線傳輸鏈路組成，傳輸過程中，必要時設中繼站。監控中心站以微機系統和無線接收基站為主體，配以數據通信設備；端站以單片微機和無線發射端為主體，配以數據通信設備、傳感器和（或）執行端；中繼站由中繼控制器和數據無線通信設備構成。監控中心站應配計算機專用電源，端站或中繼站一般宜用蓄電池或太陽能電池工作,以更好的支持企業移動和多媒體應用，簡化網絡部署和管理，提供卓越的性能、安全性和可擴展性，并支持新興的射頻技術；并且能夠?yàn)槠髽I(yè)網絡提供強大的容錯能力、特殊服務質量(QoS)以及增強的語音能力、完整的安全功能。

系統主要功能有：

1、數據采集和命令執行，由端站的傳感器和執行端完成

2、數據傳輸，由各站無線傳輸網橋設備完成

3、數據處理，由監控中心站微機系統完成數據識別、校驗、存貯及分析計算作業，可將數據及作業成果顯示、打印。

整個方案是集監控前端圖像采集、傳輸、存儲、分析、發布、應用管理于一身的水庫資源無線監控系統，形成全方位、全天候的水庫監測體系。并且防汛總部監控中心系統是整個系統的圖像顯示、圖像錄像控制中心，具有遠程控制功能，向指揮調度人員提供全面的、清晰的、可操作的、可錄制、可回放的現場實時圖像。

?

?

解決方案優勢

（1）遠距離傳輸：可調節的發射功率，可達1000mW，傳輸距離可達10KM以上。

（2）強大防護設計：浪涌靜電防護、獨特的防水防塵設計及透氣防護、高低溫防護，滿足野外輸惡劣環境需求。

（3）高強穩定性：高接收靈敏度，極好的抗干擾能力，數據傳輸穩定可靠。平均無故障時間大于100000小時，滿足長期穩定工作運行需求。

（4）生成樹：自動選擇數據鏈路，擴展多線路備份功能，可適用于高要求數據傳輸。

（5）支持帶寬管理：支持WMM（Qos），支持空口和有線接口的優先級映射，保證語音、視頻業務優先級。

(6)、核心骨干雙鏈路備份：支持無線雙鏈路備份功能，有效提高無線骨干帶寬的同時可避免單一節點故障導致的核心鏈路丟失情況；

(7)、組網性價比高：相比傳統有線破路、架線及運營商租賃方式，可大大節省組網時間和成本

(8)、傳統的有線監控方案因其線路鋪設費高、難度之大和施工周期之長、日后維護困難等原因，無法適合天津黃港一庫監控的需求。而優波通無線監控系統采用無線方式組網，方便靈活，施工周期短，無需在地面、高空等施工布線，不會造成因?yàn)槭┕ざ鴮?dǎo)致交通阻塞以及延遲辦公的情況發生，是一套可靠、高效、低成本的視頻監控?zé)o線傳輸解決方案。

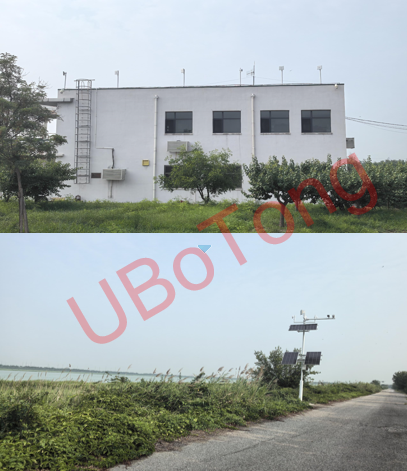

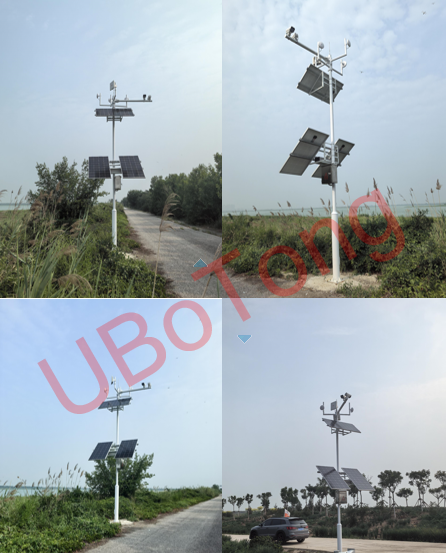

部分現場實際效果圖

?

?

?

客戶價值

天津黃港一庫無線監控網絡建設，采用了優波通的UBT2000系列產品，打破了傳統有線和無線網絡傳輸?shù)?/span>各種壁壘障礙，在為黃港一庫管理局提供更安全、更快速、更穩定的監控視頻的同時，也利用充分利用現代信息技術，開發和利用水庫資源信息，包括對水庫信息進行采集、存儲、處理和利用。提高水庫資源的應用水平和共享程度，從而全面提高水庫建設和水事處理的效率和效能。隨著信息化建設步伐的加快，對河流、運河、水庫等區域的相關信息化控制預計安全監控系統的逐步完善，一顆實現對可能或正在發生的汛情、險情、災情進行實時動態監控，以便及時采取預防和相應的搶險措施，保障人民生命財產安全。
