珠江水系廣州段視頻監控無線傳輸成功案例
項目需求
根據中國建設 “數字水利”的目標，全面實施水利系統遠程視頻實時監控系統，對可能或正在發生的汛情、險情、災情進行實時動態監控，及時采取預防與補救措施，全面提高防汛抗洪工作的有效性和可靠性，對減少洪水災害、緩解防洪壓力、保障人民生命財產安全具有重要作用。
監控站點在地理布局上一般分布較廣且地形復雜、位置偏僻，與監控中心相距較遠，利用傳統的有線連接方式，不僅成本高昂、施工周期長，且往往因河流山脈等障礙而難以架設線纜，更重要的是，有線傳輸?shù)目篂男员容^差，在大風、暴雨、決口等惡劣環境下，有線線路極易遭到破壞，監測信息將無法及時傳遞，難以滿足水利信息安全防范的高可靠性要求。
水利無線監測系統，抗災性比較好，確保水利信息采集系統在各種惡劣天氣情況下，都能正常運行；安裝方便，無需鋪設網絡電纜，可大量節省投資；具有極強的靈活性和可擴充性，通過在需要監測的地點架設監控攝像設備和無線基站，迅速實現系統的拓展，逐步全面實現水文信息采集自動化、數字化和網絡化。
本次水利泵站自動化系統無線傳輸部分采用華騫科技的優波通電信級產品UBT2000系列來完成。
系統結構
此案例設置10個前端監控點，實時監控水庫大壩、溢洪道、閘門等重點防洪部位。要求24 小時全天候采集和傳輸監控點現場約1公里范圍的視頻圖像，某些監控點需要保證在夜間可以看清水尺樁的標記讀數。
每個監控點包括圖像采集處理系統和無線傳輸基站，前者由攝像機、探射燈、云臺/射燈控制系統、視頻服務器等構成，無線傳輸系統由無線網橋和天饋系統構成。
監控中心設在水庫管理局中心控制室，中心基站采用無線網橋和天饋系統，以點對多點的方式，構成無線傳輸網絡。監控中心通過遠程控制攝像機焦距和云臺運動，實時拍攝水庫庫區、水位、壩體、溢洪壩段、閘門開啟度、壩下及放水等現場畫面。監控圖像通過無線網絡傳輸?shù)奖O(jiān)控中心。監控中心可同時觀看多路清晰、實時的監控畫面，并完成監控圖像資料的錄制存檔。
系統主要功能有：
1.???? 數據采集和命令執行，由端站的傳感器和執行端完成
2.???? 數據傳輸，由各站無線傳輸網橋設備完成
3.???? 數據處理，由監控中心站微機系統完成數據識別、校驗、存貯及分析計算作業，并可將數據及作業成果顯示、打印。
系統調度功能：
1.生產數據監測
1）實時監測取水泵站的取水口水位、泵站出水壓力和流量、泵站安防狀態、泵組運行狀態和電流、電壓等運行參數。
2）實時監測水源井的水位、出水壓力和流量、水泵運行狀態和電流、電壓等運行參數。
3）實時監測水廠內蓄水池和清水池水位、進出廠流量、出廠水質和壓力；監測水廠內配電設備、凈水設備和加壓泵組的運行狀態和運行參數。
2.視頻監控
可對取水泵站、水源井、水廠、加壓泵站等重要生產部位實施視頻監控，當發生人員闖入、設備運行異常等狀況時，系統自動切換到視頻監控畫面。
3.遠程告警
當水位超限、壓力超限、電流異常、水泵保護、現場斷電、人員闖入等狀況發生時，系統立即提示報警信息。
4.遠程控制
具備操作權限的管理人員可遠程控制水源井、取水泵站、水廠、加壓泵站等監測點泵組、閥門等設備的啟停。
系統描述

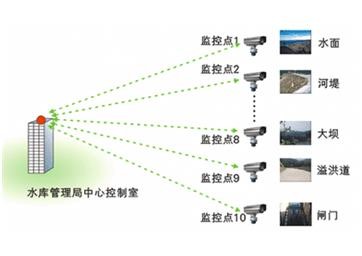

整個系統的建設結構示意圖如下
以實際單獨點位為例（閘門監控點）
樓頂架設無線基站天線，考慮到風雨雷電等自然因素的原因，故特別安裝鐵塔以固定天線。樓高6.5米，鐵塔10米，天線抱桿2米，共約18.5米。站點采用和監控點設備橋接的模式實現無線信號傳輸。

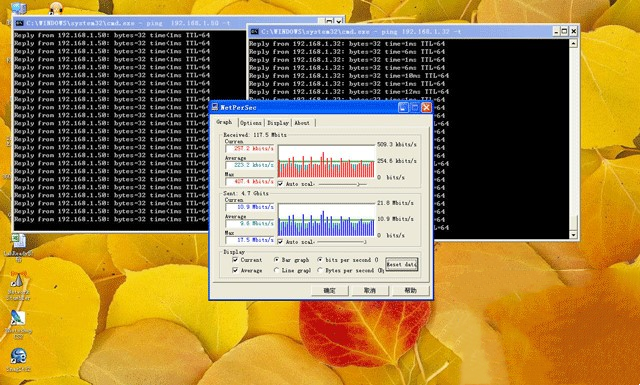

室內水位檢測裝置，由芯片控制和無線網橋進行有線連接，因都是基于TCP/IP協議，無需考慮設備的兼容性以及數據傳輸不穩定或丟失數據的情況。在數據發送過程中，即時速率10.9Mbits/s，平均速率9.6Mbits/s，最大速率17.5Mbits/s，完全滿足監控數據的傳輸。如下圖
無線傳輸優勢
（1）遠距離傳輸：可調節的發射功率，可達1000mW，傳輸距離可達150KM以上。
（2）強大防護設計：浪涌靜電防護、獨特的防水防塵設計及透氣防護、高低溫防護，滿足野外輸惡劣環境需求。
（3）高強穩定性：高接收靈敏度，極好的抗干擾能力，數據傳輸穩定可靠。平均無故障時間大于100000小時，滿足長期穩定工作運行需求。
（4）生成樹：自動選擇數據鏈路，擴展多線路備份功能，可適用于高要求數據傳輸。
（5）支持帶寬管理：支持WMM（Qos），支持空口和有線接口的優先級映射，保證語音、視頻業務優先級。
?
現場實際效果圖
